高支模監測系統在城市建設中的意義

      1、高支模監測系統的重要意義

　　隨著經濟社會的持續快速發展和建筑科學技術的日益進步，高大支模的應用越來越普遍，建筑物的支撐體系愈加高大、復雜，安全風險也越來越高。

　　高支模坍塌事故的發生往往具有突然性，安全事故發生時間普遍很短，從出現危險征兆到事故發生通常只有數分鐘的時間。加上高支模本身具有的高空間、大跨度等特點，導致高支模安全事故一旦發生，往往造成重大人員傷亡和巨大的經濟損失。

　　部分工地現有的監測設備主要為光學監測儀器，監控人員只能在支撐體系外監測，不能進入支撐架體內部，因此只能了解高支模外圍情況而無法感知高支模內部的安全情況，導致發生危險時作業人員難以及時安全撤離危險區域。

　　2、高支模監測系統簡介

　　智慧工匠高支模監測系統綜合利用現代智能傳感器技術、信號處理與分析技術、無線通信、物聯網技術、網絡和計算機技術，通過對混凝土澆筑過程中的高支模進行系統的監測，采取強有力的技術保障和管理監督措施，協助現場施工人員及時發現高支模系統的異常變化，當高支模監測參數超過預設限值時，可及時通知現場作業人員停止作業、迅速撤離現場，及時分析和采取加固等補救措施，預防和杜絕支架坍塌事故的發生。降低高支模突發安全事故導致的人員和財產損失。

　　3、高支模監測系統的組成

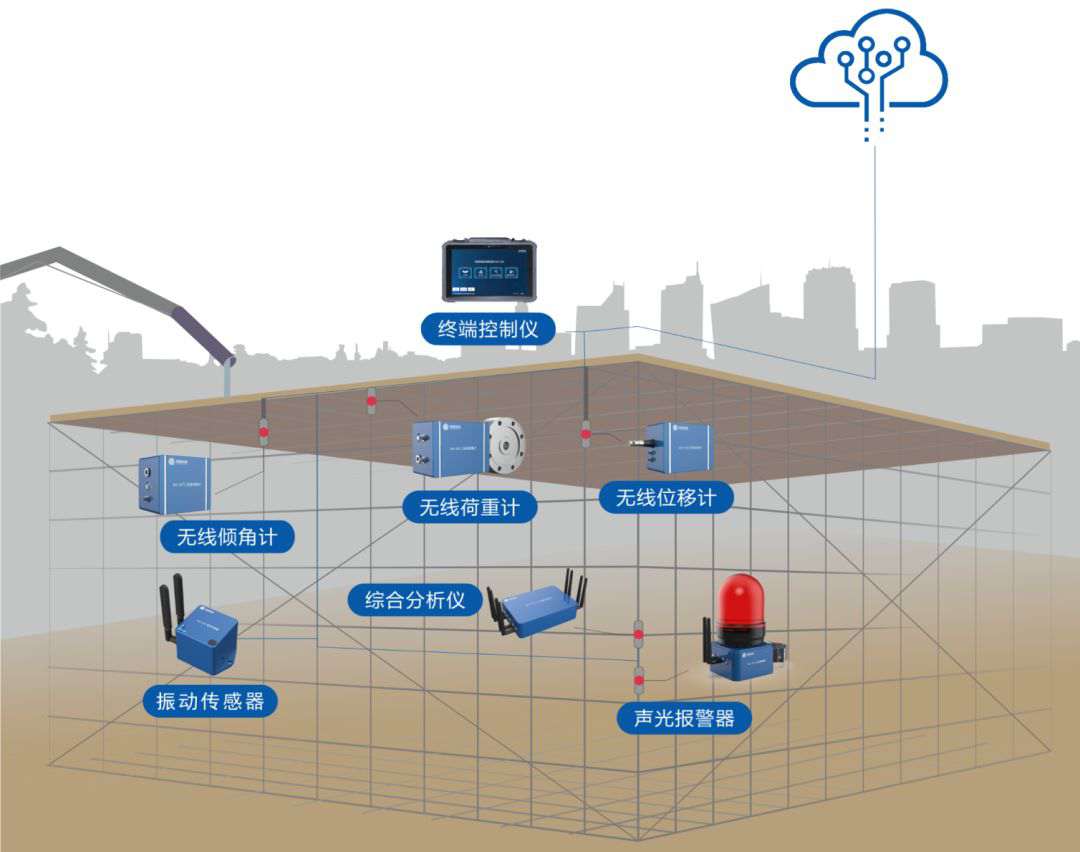

　　高支模監測系統主要由終端控制儀、綜合分析儀、無線傾角計、無線位移計、無線荷重傳感器、無線聲光報警器和高支模實時監測管理云平臺組成。系統采用無線傳輸模式，可監測高支模的立桿傾斜、模板沉降、支架水平位移及軸力，通過聲光報警器進行預警、報警。

　　4、高支模監測內容

　　模板沉降、支架水平位移監測

　　模板沉降和支架水平位移監測采用線性可變差動變換器式位移傳感器(LVDT)，其具有精度高、穩定性好、抗干擾能力強等特點，可以在潮濕和灰塵等惡劣環境中工作。測量點位應選擇現澆項板沉降較大的部位。

　　立桿軸力監測

　　高支模的支架大多采用鋼管構成。鋼管作為長細結構，若軸力過大，則有可能造成結構失穩，從而釀成事故。因此，對于立桿的軸力進行監測至關重要。測量點位應選擇現澆頂板跨中承受豎向荷載較大的立桿。

　　立桿傾斜監測

　　在腳手架使用過程中，支架傾斜過大極易造成支架坍塌。因此需要對支架的傾斜進行實時監測，一旦發現支架的傾斜過大，則采取措施，保證結構和人員的安全。對立桿的傾角監測采用通信節點，可以對x，y兩個方向的傾斜進行實時監測。

　　5、高支模監測系統

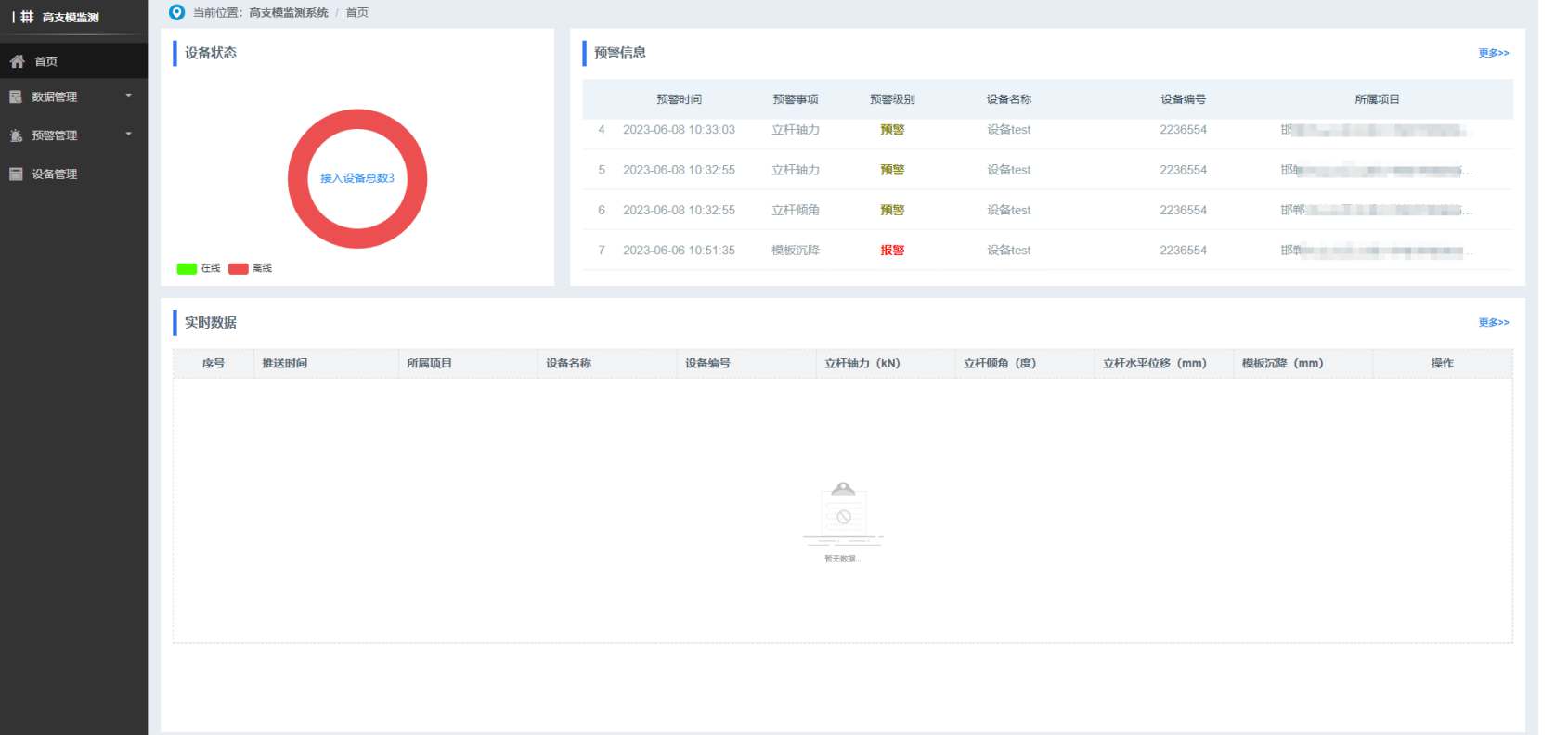

　　所有監測數據會傳輸至遠程云計算中心，云中心可將監測數據進行整理計算分析，并將分析結果以數據的形式通過云平臺展現，云平臺的功能包括監測異常統計、數據處理及報告、監測趨勢數據查看、監測項目預警告警等。
